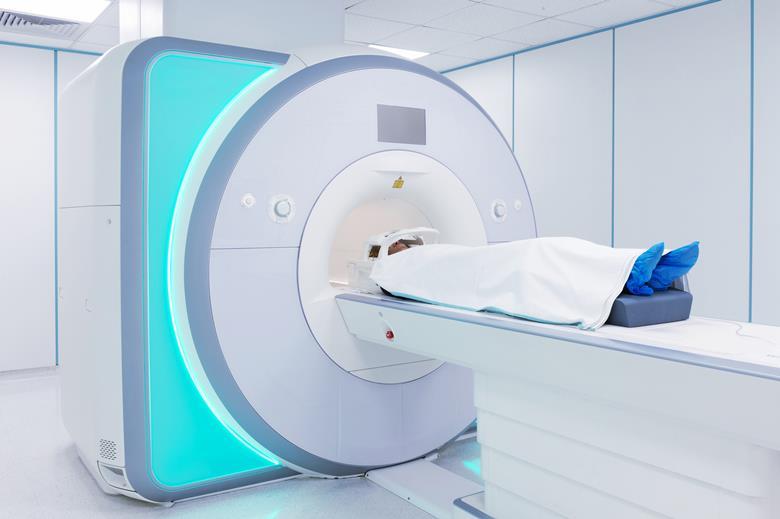

در قلب مراکز تشخیصی پیشرفته، دستگاه تصویربرداری رزونانس مغناطیسی یا ام آر آی (MRI) به عنوان یکی از شگفت‌انگیزترین دستاوردهای پزشکی مدرن قرار دارد. این فناوری به پزشکان اجازه می‌دهد تا بدون استفاده از اشعه‌های مضر، به اعماق بدن انسان نفوذ کرده و تصاویری با جزئیات خیره‌کننده از بافت‌های نرم، مغز، قلب و مفاصل تهیه کنند. توانایی MRI در تشخیص زودهنگام بیماری‌ها، از تومورهای مغزی گرفته تا آسیب‌های ورزشی، جان میلیون‌ها انسان را نجات داده و کیفیت زندگی را بهبود بخشیده است.
اما این فناوری قدرتمند چگونه کار می‌کند؟ موتور محرک دستگاه MRI، یک میدان مغناطیسی فوق‌العاده قوی است که هزاران بار از میدان مغناطیسی زمین نیرومندتر است. تولید و حفظ چنین میدان پایداری، یک چالش مهندسی عظیم است. عبور جریان الکتریکی لازم برای ایجاد این میدان، گرمای شدیدی تولید می‌کند که می‌تواند در کسری از ثانیه، سیم‌پیچ‌های گران‌قیمت دستگاه را ذوب کند. پس چه چیزی این غول مغناطیسی را خنک و پایدار نگه می‌دارد؟
پاسخ در عنصری نهفته است که اغلب با بادکنک‌های جشن و تغییر صدا شناخته می‌شود: هلیوم. اما نه هلیوم گازی، بلکه شکل مایع و فوق‌سرد آن. هلیوم مایع، قهرمان گمنام و عنصر حیاتی در پشت پرده‌ی MRI است. این مایع کرایوژنیک، نه فقط یک جزء جانبی، بلکه فعال‌کننده‌ی اصلی این فناوری است. بدون تأمین مداوم هلیوم مایع فوق خالص و فوق سرد، تقریباً تمام دستگاه‌های MRI پیشرفته در سراسر جهان از کار خواهند افتاد.
این مقاله یک راهنمای جامع برای مدیران مراکز درمانی، مهندسان تجهیزات پزشکی و متخصصان تدارکات است که به دنبال درک عمیق‌تری از نقش استراتژیک هلیوم در عملیات MRI هستند. ما سفری را از اصول علمی بنیادین چرایی بی‌بدیل بودن هلیوم آغاز می‌کنیم، به چالش‌های عملیاتی و مدیریت هزینه‌های آن می‌پردازیم، پویایی پیچیده‌ی بازار جهانی و بحران‌های کمبود آن را تحلیل می‌کنیم و در نهایت، به آینده‌ای نوآورانه می‌نگریم که در آن فناوری‌های جدید به دنبال مدیریت پایدار این منبع گران‌بها هستند.
چرا هلیوم برای MRI غیرقابل جایگزین است؟
برای درک اهمیت استراتژیک هلیوم، ابتدا باید به فیزیک حاکم بر عملکرد دستگاه MRI پرداخت. نقش هلیوم صرفاً «خنک‌کنندگی» نیست؛ بلکه فعال‌سازی یک پدیده‌ی فیزیکی است که اساس کار MRIهای مدرن را تشکیل می‌دهد.
چرا از هلیوم در دستگاه ام آر آی استفاده می‌شود؟
پاسخ در مجموعه‌ای از ویژگی‌های فیزیکی و شیمیایی منحصربه‌فرد نهفته است که هلیوم را به تنها گزینه‌ی ممکن برای این کاربرد تبدیل می‌کند.
سردترین عنصر کائنات: هلیوم دارای پایین‌ترین نقطه جوش در میان تمام عناصر جدول تناوبی است. این گاز در دمای تقریبی 269− درجه سانتی‌گراد (4.2 کلوین)، یعنی تنها چند درجه بالاتر از صفر مطلق (0 کلوین)، به مایع تبدیل می‌شود. هیچ ماده‌ی دیگری در طبیعت وجود ندارد که بتواند به این سطح از سرما دست یابد و آن را حفظ کند. همین ویژگی است که هلیوم مایع را به تنها عامل خنک‌کننده‌ی ممکن برای آهنرباهای ابررسانای MRI تبدیل کرده است.
ایمنی و پایداری شیمیایی: هلیوم یک گاز نجیب است، به این معنی که از نظر شیمیایی کاملاً بی‌اثر (Inert) است. این گاز با هیچ عنصر دیگری واکنش نمی‌دهد، باعث خوردگی قطعات حساس و گران‌قیمت دستگاه نمی‌شود و هیچ ترکیب خطرناکی ایجاد نمی‌کند. علاوه بر این، هلیوم غیرسمی، بی‌بو و غیرقابل اشتعال است که این ویژگی‌ها آن را به گزینه‌ای ایده‌آل و ایمن برای استفاده در محیط‌های حساس پزشکی تبدیل می‌کند. هر ماده‌ی دیگری که حتی به دمای نزدیک به هلیوم برسد، ممکن است از نظر شیمیایی فعال یا خطرناک باشد و ریسک‌های غیرقابل قبولی را به همراه داشته باشد.
ابررسانایی در آهنربای ام آر آی MRI
کیفیت و وضوح تصاویر MRI ارتباط مستقیمی با قدرت و پایداری میدان مغناطیسی تولید شده توسط دستگاه دارد. برای ایجاد چنین میدان قدرتمندی، لازم است جریان الکتریکی بسیار بالایی از طریق هزاران متر سیم‌پیچ مسیریابی شود.
چالش مقاومت الکتریکی: در شرایط عادی، عبور چنین جریان عظیمی از یک هادی معمولی با مقاومت الکتریکی مواجه می‌شود. این مقاومت، انرژی الکتریکی را به شکل گرما تلف می‌کند. گرمای تولید شده به قدری زیاد خواهد بود که نه تنها به مصرف انرژی غیرقابل تصوری منجر می‌شود، بلکه سیم‌پیچ‌ها را نیز ذوب کرده و کل سیستم را از بین می‌برد.
ابر رسانایی: اینجا است که پدیده‌ای شگفت‌انگیز به نام «ابر رسانایی» وارد عمل می‌شود. هنگامی که برخی مواد خاص، مانند آلیاژهای نیوبیوم-تیتانیوم که در ساخت سیم‌پیچ‌های MRI به کار می‌روند، تا دمای نزدیک به صفر مطلق سرد شوند، مقاومت الکتریکی آن‌ها به طور کامل از بین می‌رود. در این حالت، جریان الکتریکی می‌تواند بدون هیچ‌گونه اتلاف انرژی و تولید گرما، برای مدت نامحدود در سیم‌پیچ‌ها گردش کند.
نقش هلیوم به عنوان فعال‌کننده: اینجاست که نقش حیاتی هلیوم مشخص می‌شود. سیم‌پیچ‌های آهنربای اصلی دستگاه MRI به طور مداوم در یک حمام از هلیوم مایع غوطه‌ور هستند. این حمام کرایوژنیک، دمای سیم‌پیچ‌ها را در سطح 4.2 کلوین ثابت نگه می‌دارد و حالت ابررسانایی را حفظ می‌کند. این وضعیت به دستگاه اجازه می‌دهد تا یک میدان مغناطیسی بسیار قوی و پایدار را با حداقل مصرف انرژی تولید کند؛ میدانی که برای ثبت تصاویر باکیفیت از بدن انسان ضروری است.
بنابراین، هلیوم صرفاً یک «مایع خنک‌کننده» نیست؛ بلکه یک فناوری کلیدی و توانمندساز است. اهمیت آن فراتر از مدیریت حرارتی است. هلیوم تنها عنصری است که می‌تواند شرایط فیزیکی لازم برای پدیده‌ی ابررسانایی را فراهم کند و این پدیده، اساس کار MRIهای میدان-بالا است. حذف هلیوم از این معادله، تنها باعث گرم شدن دستگاه نمی‌شود، بلکه بنیان فیزیکی عملکرد آن را از هم می‌پاشد. این واقعیت، هلیوم را از یک کالای مصرفی به یک دارایی استراتژیک و فناورانه ارتقا می‌دهد.
مدیریت عملیاتی و واقعیت‌های اجرایی
دانستن علم پشت کاربرد هلیوم یک بخش ماجراست، اما مدیریت این منبع گران‌بها در یک مرکز درمانی، چالش‌های مالی و لجستیکی خاص خود را دارد. تصمیمات مرتبط با تأمین و نگهداری هلیوم، تأثیر مستقیمی بر بودجه و پایداری عملیاتی مرکز دارد.
یک دستگاه MRI چقدر هلیوم مایع نیاز دارد؟
مقدار هلیوم مورد نیاز برای یک دستگاه MRI بسیار قابل توجه است و به دو بخش اصلی تقسیم می‌شود: شارژ اولیه و مصرف جاری.
حجم شارژ اولیه: یک دستگاه MRI استاندارد برای راه‌اندازی اولیه به حجمی بین 1700 تا 2000 لیتر هلیوم مایع نیاز دارد. برای درک بهتر این مقیاس، می‌توان از یک مقایسه جالب استفاده کرد: هلیوم مورد نیاز برای پر کردن یک بادکنک معمولی حدود 28 گرم است، در حالی که یک دستگاه MRI به بیش از 1.5 میلیون گرم (56100 اونس) هلیوم نیاز دارد. این حجم عظیم، هزینه‌ی اولیه قابل توجهی را به مرکز تحمیل می‌کند.
پدیده تبخیر تدریجی: محفظه‌ای که هلیوم مایع را در خود جای داده (کرایواستات)، یک فلاسک خلأ فوق‌پیشرفته است. با این حال، هیچ عایقی کامل نیست و مقدار ناچیزی از گرمای محیط به داخل نفوذ می‌کند. این گرمای جزئی باعث می‌شود که مقدار کمی از هلیوم مایع به طور مداوم به گاز تبدیل شده و از سیستم خارج شود. این فرآیند که به آن Boil-Off می‌گویند، یک امر طبیعی و قابل انتظار است. در دستگاه‌های MRI معمولی، نرخ تبخیر تدریجی بین 1.5 تا 3 درصد از کل حجم در ماه است. این به معنای آن است که مراکز تصویربرداری باید به صورت دوره‌ای (معمولاً هر چند سال یک‌بار) دستگاه خود را با هلیوم مایع شارژ مجدد کنند، که این امر یک هزینه عملیاتی مستمر و یک نیاز لجستیکی برنامه‌ریزی‌شده را ایجاد می‌کند.
هنگام تزریق هلیوم مایع به دستگاه MRI به چه نکاتی توجه کنیم؟
فرآیند شارژ مجدد هلیوم یک عملیات فنی حساس است که نیازمند دقت، تخصص و رعایت نکات ایمنی هلیوم است. نادیده گرفتن این نکات می‌تواند منجر به اتلاف شدید هلیوم، آسیب به دستگاه و خطرات ایمنی برای پرسنل شود.
آستانه حیاتی ۶۵ درصد: مهم‌ترین قانون عملیاتی در مدیریت هلیوم، جلوگیری از کاهش سطح آن به زیر ۶۵ درصد ظرفیت کل است. مطالعات و داده‌های میدانی به وضوح نشان داده‌اند که وقتی سطح هلیوم از این آستانه پایین‌تر می‌آید، نرخ تبخیر تدریجی (Boil-Off) به طرز چشمگیری افزایش می‌یابد. این یک رابطه‌ی خطی نیست؛ بلکه یک نقطه بحرانی است که در آن راندمان حرارتی کرایواستات به شدت افت می‌کند. هلیوم مایع باقی‌مانده باید انرژی بیشتری برای جذب گرمای نفوذی صرف کند که این امر سرعت تبدیل آن به گاز را تسریع می‌بخشد.
این پدیده یک مفهوم کلیدی برای مدیران مالی و تدارکات دارد: مدیریت هلیوم یک موازنه ظریف بین فیزیک و اقتصاد است. به تأخیر انداختن سفارش شارژ مجدد، صرفاً یک مشکل لجستیکی نیست، بلکه یک جریمه مالی مستقیم است. انتظار بیش از حد می‌تواند باعث از دست رفتن صدها لیتر هلیوم گران‌قیمت شود که در غیر این صورت تبخیر نمی‌شد. بنابراین، شارژ مجدد به موقع، یک تصمیم مالی استراتژیک برای کنترل هزینه‌هاست و یک تأمین‌کننده‌ی قابل اعتماد که بتواند تحویل به موقع را تضمین کند، به یک شریک استراتژیک در این زمینه تبدیل می‌شود.
پروتکل‌های ایمنی کرایوژنیک: هلیوم مایع با دمای 269− درجه سانتی‌گراد، ماده‌ای فوق‌العاده خطرناک است. تماس آن با پوست می‌تواند باعث سوختگی‌های انجمادی شدید و آسیب دائمی به بافت شود. در هنگام عملیات شارژ، استفاده از تجهیزات حفاظت فردی کامل، شامل دستکش‌های مخصوص کرایوژنیک و نقاب محافظ صورت، الزامی است.

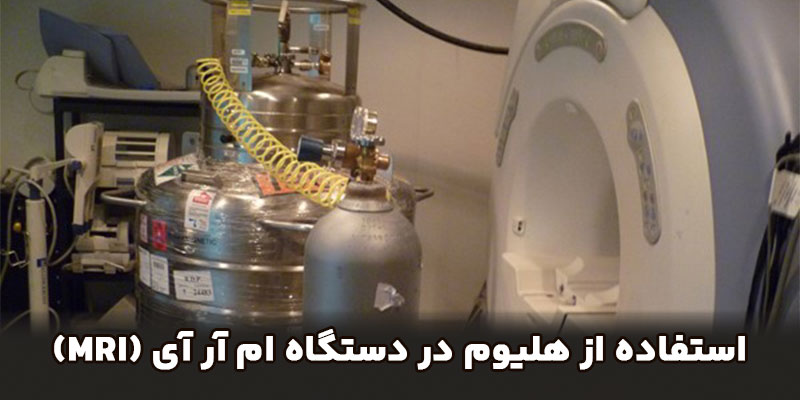

فرآیند فنی انتقال: انتقال هلیوم مایع از مخازن حمل (دوار) به آهنربای MRI نیازمند استفاده از خطوط انتقال عایق‌بندی‌شده و مدیریت دقیق فشار است. برای به حداقل رساندن اتلاف هلیوم در حین انتقال، یک تکنیک مؤثر، پیش‌سرمایش خطوط انتقال با نیتروژن مایع است. این کار باعث می‌شود که هلیوم مایع گران‌بها برای خنک کردن خود لوله‌ها هدر نرود.
هزینه پر کردن مگنت‌های دستگاه MRI با هلیوم مایع
هزینه تأمین هلیوم یک عدد ثابت نیست و تحت تأثیر مجموعه‌ای از عوامل پویا در سطح جهانی و محلی قرار دارد. درک این عوامل برای بودجه‌بندی دقیق و مدیریت هزینه‌ها ضروری است.
عرضه و تقاضای جهانی: قیمت هلیوم به شدت به تعادل بین عرضه و تقاضا در بازار جهانی وابسته است. همانطور که در بخش بعد خواهیم دید، جهان به طور مکرر با بحران‌های کمبود هلیوم مواجه شده است. در طول این بحران‌ها، قیمت‌ها به شدت افزایش می‌یابد.
موقعیت جغرافیایی: هزینه‌های لجستیک، حمل‌ونقل مخازن تخصصی و فاصله از مراکز توزیع، تأثیر قابل توجهی بر قیمت نهایی در مناطق مختلف جغرافیایی دارد.
حجم خرید و نوع قرارداد: معمولاً قراردادهای تأمین بلندمدت و خریدهای عمده می‌توانند ثبات قیمتی بیشتری را نسبت به خرید هلیوم به صورت موردی در بازار آزاد فراهم کنند.
بازار جهانی هلیوم
برای درک کامل چالش‌های تأمین هلیوم، باید از سطح یک مرکز درمانی فراتر رفته و به چشم‌انداز پیچیده و اغلب بی‌ثبات بازار جهانی این عنصر نگاه کنیم. مدیریت هلیوم دیگر یک خرید ساده نیست؛ بلکه نیازمند درک ریسک‌های ژئوپلیتیکی و زنجیره تأمین جهانی است.
بحران جهانی کمبود هلیوم
بازار هلیوم با یک واقعیت بنیادین تعریف می‌شود: این یک منبع محدود، غیرقابل تجدید و با زنجیره تأمین آسیب‌پذیر است. این ویژگی‌ها باعث شده که جهان به طور مکرر با دوره‌هایی از کمبود شدید مواجه شود که از آن‌ها با عناوینی مانند “بحران کمبود هلیوم ۳.۰” یاد می‌شود. این بحران‌ها یک رویداد یک‌باره نیستند، بلکه یک الگوی تکرارشونده هستند که منجر به نوسانات شدید قیمت شده‌اند، به طوری که در یک دوره یک‌ساله، قیمت هلیوم تا ۱۳۵٪ افزایش یافته است.
تاریخچه و دلایل بحران: نشانه‌های کمبود هلیوم از دهه ۱۹۹۰ میلادی پدیدار شد و در سال‌های ۲۰۱۲ و ۲۰۱۹، جهان شاهد شوک‌های قیمتی بزرگی بود که صنایع حیاتی مانند تجهیزات پزشکی را با مشکلات جدی مواجه کرد. دلایل این بحران‌ها، ترکیبی از عوامل زیر است:
- منابع محدود و غیرقابل تجدید: هلیوم برخلاف گازهایی مانند نیتروژن یا اکسیژن که به وفور در اتمسفر یافت می‌شوند، قابل تولید مصنوعی در مقیاس صنعتی نیست. این عنصر محصول جانبی استخراج گاز طبیعی از معدود میدان‌های گازی در جهان است که غلظت قابل توجهی از هلیوم دارند، یا از طریق واپاشی رادیواکتیو اورانیوم در طی میلیون‌ها سال در زیر زمین به دام افتاده است. این منابع محدود و پایان‌پذیر هستند.
- افزایش سرسام‌آور تقاضا: رشد انفجاری در صنایع پیشرفته، تقاضا برای هلیوم را به شدت افزایش داده است. علاوه بر کاربرد حیاتی در MRI، این گاز در ساخت نیمه‌هادی‌ها، فیبرهای نوری، صنایع هوافضا و تحقیقات علمی پیشرفته نیز نقشی کلیدی دارد.
- آسیب‌پذیری ژئوپلیتیکی: زنجیره تأمین هلیوم به طرز خطرناکی در تعداد انگشت‌شماری از کشورها متمرکز شده است: ایالات متحده، قطر، الجزایر و روسیه بزرگترین تولیدکنندگان جهان هستند. این تمرکز بالا به این معناست که هرگونه بی‌ثباتی سیاسی، تحریم، جنگ یا حتی توقف تولید برای تعمیر و نگهداری در یکی از این تأسیسات بزرگ، می‌تواند کل بازار جهانی را با شوک عرضه مواجه کند.
این واقعیت‌ها، هلیوم را از یک کالای صنعتی صرف به یک منبع استراتژیک و ژئوپلیتیکی تبدیل کرده است. توانایی یک بیمارستان برای انجام اسکن‌های MRI، به طور غیرمستقیم به ثبات روابط بین‌الملل و پایداری عملیاتی چند کارخانه فرآوری در آن سوی جهان گره خورده است. این بدان معناست که استراتژی تدارکات یک مرکز درمانی دیگر نمی‌تواند صرفاً بر مبنای قیمت‌گذاری باشد؛ بلکه باید تاب‌آوری زنجیره تأمین را به عنوان یک اولویت اصلی در نظر بگیرد. یک تأمین‌کننده با منابع تأمین متنوع از کشورهای مختلف و قابلیت‌های لجستیکی قوی، خدمتی حیاتی ارائه می‌دهد: کاهش ریسک عملیات تشخیصی اصلی بیمارستان در برابر نوسانات جهانی.
کشف گاز هلیوم و منابع این گاز
داستان هلیوم به شکلی منحصربه‌فرد آغاز شد. این عنصر برای اولین بار در سال ۱۸۶۸، نه بر روی زمین، بلکه از طریق تحلیل طیف نوری خورشید کشف شد و به همین دلیل نام آن از کلمه یونانی “هلیوس” به معنای خورشید گرفته شده است.
بر روی زمین، هلیوم عمدتاً از میدان‌های گاز طبیعی که غلظتی بین ۰.۳٪ تا ۷٪ هلیوم دارند، استخراج می‌شود. در طی فرآیند پالایش گاز طبیعی، هلیوم از سایر گازها جدا و خالص‌سازی می‌شود. یک نکته حیاتی در مورد هلیوم این است که به دلیل سبکی فوق‌العاده، پس از هیدروژن دومین عنصر سبک کائنات است. به همین دلیل، هر مقدار هلیومی که به اتمسفر رها شود، به سرعت به لایه‌های بالایی جو صعود کرده و برای همیشه از گرانش زمین فرار کرده و در فضا گم می‌شود. این فرار دائمی، بر ماهیت پایان‌پذیر و غیرقابل بازگشت این منبع تأکید می‌کند.
نتیجه‌گیری
سفری که در این راهنما پیمودیم، یک حقیقت روشن را آشکار می‌سازد: هلیوم، این عنصر نامرئی، نقشی حیاتی و غیرقابل انکار در پزشکی تشخیصی مدرن ایفا می‌کند. از نقش بنیادین آن در فعال‌سازی پدیده ابررسانایی گرفته تا چالش‌های پیچیده مدیریت عملیاتی و مالی، و نوسانات استراتژیک بازار جهانی، همه و همه نشان می‌دهند که مدیریت هلیوم برای هر مرکز درمانی مجهز به MRI، دیگر یک وظیفه تدارکاتی ساده نیست. این یک ضرورت استراتژیک است که بر کیفیت مراقبت از بیمار، پایداری عملیاتی و سلامت مالی مرکز تأثیر مستقیم دارد.
در شرکت آرین گاز، ما خود را فراتر از یک تأمین‌کننده می‌دانیم. ما مشاور و شریک استراتژیک شما در مدیریت این منبع حیاتی هستیم. با تکیه بر دانش فنی، شبکه تأمین جهانی و تعهد به پایداری، ما به شما کمک می‌کنیم تا چالش‌های امروز را مدیریت کرده و برای فرصت‌های فردا آماده شوید. با ما تماس بگیرید تا در مورد بهینه‌سازی مصرف هلیوم و تضمین پایداری عملیات تصویربرداری شما گفتگو کنیم.
