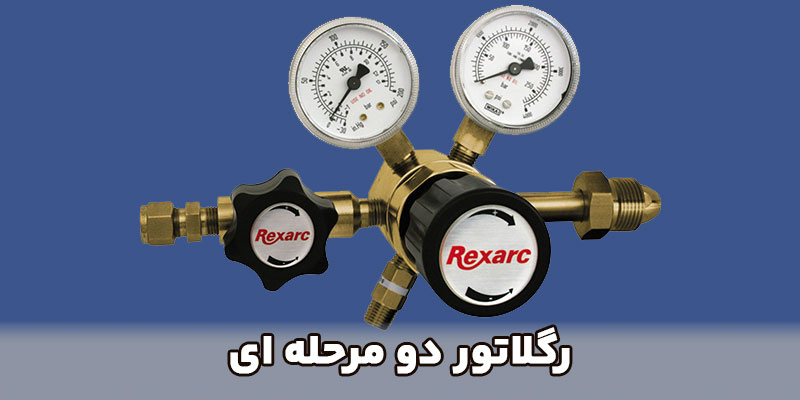

رگلاتور دو مرحله ای

در دنیای آنالیزهای آزمایشگاهی دقیق و فرآیندهای صنعتی حساس، ثبات یک متغیر نیست، بلکه یک ضرورت مطلق است. تجهیزات پیشرفته‌ای مانند دستگاه‌های کروماتوگرافی گازی (GC)، اسپکترومترهای جرمی و سیستم‌های لیزر گازی، برای ارائه نتایج قابل اعتماد، به تامین مداوم گاز حامل یا گاز فرآیند با فشاری کاملاً پایدار وابسته‌اند. اما چگونه می‌توان فشار خروجی گاز را دقیقاً ثابت نگه داشت، در حالی که فشار منبع اصلی (سیلندر گاز) به طور مداوم با هر بار مصرف در حال کاهش است؟

این چالش، نقطه ضعف اصلی رگلاتورهای معمولی (تک مرحله‌ای) را آشکار می‌سازد. با مصرف گاز و کاهش فشار داخل سیلندر، فشار خروجی یک رگلاتور تک مرحله‌ای نیز دچار نوسان و افزایش تدریجی می‌شود. این نوسان، هرچند ممکن است کوچک به نظر برسد، اما برای بی‌اعتبار کردن نتایج یک آنالیز گران‌قیمت یا مختل کردن عملکرد یک فرآیند حساس، کافی است.

در اینجاست که رگلاتور دو مرحله ای به عنوان یک راه‌حل مهندسی پیشرفته و دقیق، وارد میدان می‌شود. مزیت کلیدی و دلیل وجودی این تجهیز، ارائه فشار خروجی کاملاً پایدار و مستقل از تغییرات فشار ورودی است.

شرکت آرین گاز به عنوان تأمین‌کننده تخصصی گازهای خلوص بالا و تجهیزات کنترلی دقیق، این راهنمای جامع را برای کمک به مدیران آزمایشگاه‌ها، مهندسان فرآیند و متخصصان تدارکات تدوین کرده است. این راهنما به شما کمک می‌کند تا با درک عمیق از فناوری رگلاتورهای دو مرحله‌ای، بهترین و ایمن‌ترین انتخاب را برای کاربرد آزمایشگاهی یا صنعتی خود داشته باشید.

برای مشاوره فنی فوری و استعلام قیمت رگلاتور دو مرحله ای متناسب با نیاز خود، هم‌اکنون با کارشناسان ما تماس بگیرید.

رگلاتور دو مرحله ای چیست؟

رگلاتور دو مرحله‌ای، که گاهی با عناوین رگولاتور نیز شناخته می‌شود، وسیله‌ای مکانیکی-دقیق است که فشار بالای گاز ورودی از سیلندر (یا خط لوله) را در دو مرحله متوالی و مجزا کاهش می‌دهد تا به یک فشار خروجی قابل استفاده، بسیار دقیق و فوق‌العاده پایدار دست یابد.

ساختار داخلی رگلاتور دو مرحله ای

برخلاف رگلاتور تک مرحله ای که تنها یک مکانیزم کاهش فشار (شامل یک فنر و یک دیافراگم) دارند، رگلاتورهای دو مرحله‌ای دارای دو دیافراگم مجزا و دو مجموعه فنر و شیر در داخل یک بدنه واحد هستند.

در حقیقت، عملکرد یک رگلاتور دو مرحله‌ای دقیقاً معادل قرار دادن دو رگلاتور تک مرحله‌ای به صورت سری (پشت سر هم) است. این طراحی مهندسی، کلید دستیابی به ثبات فشار خروجی است.

رفع یک اشتباه رایج: دو گیج به معنای دو مرحله نیست!

یک سردرگمی بسیار شایع در بازار، اشتباه گرفتن تعداد گیج‌های فشار با تعداد مراحل رگلاتور است. بسیاری از رگلاتورهای تک مرحله‌ای نیز دارای دو گیج هستند: یکی برای نمایش فشار ورودی (فشار سیلندر) و دیگری برای نمایش فشار خروجی (فشار کاری).

بسیار مهم است بدانید که «دو مرحله‌ای» بودن هیچ ارتباطی با تعداد گیج‌ها ندارد. «دو مرحله‌ای» بودن به تعداد دیافراگم‌ها و مکانیزم‌های کاهش فشار در داخل بدنه رگلاتور اشاره دارد. رگلاتور دو مرحله‌ای معمولاً دو گیج دارد (در برخی مدل‌های خطی ممکن است متفاوت باشد)، اما تفاوت اصلی در ساختار داخلی و عملکرد آن نهفته است.

رگلاتور دو مرحله ای چگونه فشار را ثابت نگه می دارد؟

برای درک کامل مزیت رگلاتور دو مرحله‌ای، باید فرآیند کاهش فشار گام به گام آن را بررسی کنیم:

1. مرحله اول: گاز با فشار بسیار بالا (مثلاً 200 بار یا 3000 psi) از سیلندر وارد محفظه اول رگلاتور می‌شود. دیافراگم اول، که تنظیم آن توسط کارخانه انجام شده و قابل تغییر توسط کاربر نیست، این فشار بالا را به یک فشار میانی و ثابت (مثلاً 25 تا 30 بار / 350 تا 500 psi) کاهش می‌دهد.
2. مرحله دوم: این گاز با فشار میانی و پایدار، به عنوان ورودی به مرحله دوم رگلاتور عمل می‌کند. دیافراگم دوم، که توسط دستگیره تنظیم در جلوی رگلاتور و توسط کاربر کنترل می‌شود، این فشار میانی (30 بار) را دریافت کرده و آن را به فشار خروجی بسیار پایین و دقیق (مثلاً 1 تا 5 بار / 15 تا 75 psi) مورد نیاز دستگاه یا فرآیند تبدیل می‌کند.

جادوی واقعی رگلاتور دو مرحله‌ای در همین فرآیند نهفته است. مرحله دوم (دیافراگم تنظیم خروجی) هرگز با نوسانات شدید فشار سیلندر روبرو نمی‌شود.

در یک رگلاتور تک مرحله‌ای، دیافراگم باید با فشاری که از 200 بار تا 10 بار در حال کاهش است، مقابله کند. اما در رگلاتور دو مرحله‌ای، مرحله اول به عنوان یک “بافر” یا “محافظ فشار” عمل می‌کند. ورودی مرحله دوم همیشه یک فشار میانی ثابت (مثلاً 30 بار) است که توسط مرحله اول تأمین می‌شود، صرف نظر از اینکه فشار سیلندر 200 بار باشد یا 20 بار.

این ایزوله شدن مرحله دوم از نوسانات فشار ورودی، به آن اجازه می‌دهد تا با دقتی بسیار بالا کار کرده و فشار خروجی را به شکلی باورنکردنی ثابت نگه دارد.

مقایسه رگلاتور دو مرحله ای و تک مرحله ای

پاسخ به این سوال که چرا باید هزینه بیشتری برای رگلاتور دو مرحله‌ای بپردازم؟ در درک یک پدیده فیزیکی به نام «اثر فشار تغذیه» نهفته است.

مشکل اصلی رگلاتور تک مرحله‌ای

در یک رگلاتور تک مرحله‌ای، با کاهش فشار سیلندر (فشار ورودی یا تغذیه)، فشار خروجی بر خلاف تصور، به طور ناخواسته افزایش می‌یابد. این پدیده به عنوان SPE یا اثر فشار تغذیه شناخته می‌شود.

در یک رگلاتور تک مرحله‌ای، دیافراگم توسط تعادل نیروها کنترل می‌شود: از یک سو، نیروی فنر تنظیم (که توسط کاربر تنظیم شده و می‌خواهد شیر را باز کند) و از سوی دیگر، مجموع نیروی گاز خروجی و نیروی گاز ورودی (که به بسته شدن شیر کمک می‌کنند). با کاهش فشار گاز ورودی (تخلیه سیلندر)، نیروی کلی که به بسته شدن شیر کمک می‌کند، کاهش می‌یابد. در نتیجه، نیروی ثابت فنر غالب شده و شیر را کمی بیشتر باز می‌کند. این باز شدن بیشتر شیر، باعث افزایش ناخواسته فشار خروجی می‌شود.

این بدان معناست که اگر شما فشار خروجی را در ابتدای کار روی 2 بار تنظیم کنید، پس از چند ساعت کار و کاهش فشار سیلندر، فشار خروجی شما ممکن است به 2.2 یا 2.5 بار افزایش یابد، بدون اینکه شما دستگیره را لمس کرده باشید. این پدیده برای کاربردهای حساس آزمایشگاهی فاجعه‌بار است.

رگلاتور دو مرحله‌ای با ایزوله کردن مرحله دوم، این اثر را تقریباً به صفر می‌رساند. از آنجایی که ورودی مرحله دوم همیشه ثابت است (توسط مرحله اول)، SPE در آن رخ نمی‌دهد و فشار خروجی نهایی، از ابتدای پر بودن سیلندر تا لحظه آخر، کاملاً ثابت باقی می‌ماند.

پدیده «Droop» یا افت فشار ناشی از جریان

بسیار مهم است که SPE را با پدیده‌ای دیگر به نام Droop (افت) اشتباه نگیرید. Droop یک مشکل متفاوت است و در هر دو نوع رگلاتور (تک و دو مرحله‌ای) رخ می‌دهد.

• SPE به تغییر فشار خروجی به دلیل تغییر فشار ورودی (تخلیه سیلندر) در طول زمان اشاره دارد.
• Droop به تغییر فشار خروجی به دلیل تغییر در میزان مصرف (نرخ جریان یا Flow Rate) در یک لحظه خاص اشاره دارد.

به عبارت ساده‌تر، Droop یعنی زمانی که شما شیر دستگاه مصرف‌کننده خود را باز می‌کنید و گاز با دبی بالا شروع به جریان یافتن می‌کند، فشار خروجی رگلاتور به طور لحظه‌ای کمی کاهش می‌یابد.⁹ این یک خاصیت فیزیکی در رگلاتورهای فنری است. رگلاتور دو مرحله‌ای SPE را حذف می‌کند، اما Droop همچنان (هرچند شاید کمتر) وجود خواهد داشت. درک این تفاوت به عیب‌یابی صحیح سیستم کمک شایانی می‌کند.

جدول مقایسه جامع تک مرحله ای و دو مرحله ای

این جدول، تفاوت‌های کلیدی را برای تصمیم‌گیری سریع خلاصه می‌کند:

ویژگی	رگلاتور تک مرحله ای	رگلاتور دو مرحله ای
ثبات فشار خروجی (با افت فشار سیلندر)	متغیر (تحت تأثیر SPE)	بسیار ثابت
اثر SPE	قابل توجه (فشار خروجی افزایش می‌یابد)	تقریباً صفر
تعداد دیافراگم‌ها	یک عدد	دو عدد
نیاز به تنظیم مجدد دستی	مکرر (برای حفظ دقت)	حداقل یا بدون نیاز
کاربرد اصلی	مصارف عمومی، جوشکاری، برشکاری	آزمایشگاهی، آنالیز دقیق، GC، کالیبراسیون
پیچیدگی و قیمت	ساده و اقتصادی	پیچیده‌تر و گران‌تر

چه زمانی استفاده از رگلاتور دو مرحله ای “الزامی” است؟

در حالی که رگلاتور تک مرحله‌ای برای بسیاری از کاربردهای عمومی (مانند باد کردن لاستیک یا جوشکاری ساده) کافی است، در موارد زیر، سرمایه‌گذاری برای رگلاتور دو مرحله‌ای نه یک انتخاب لوکس، بلکه یک الزام فنی برای حفظ دقت، ایمنی و اعتبار نتایج است:

کروماتوگرافی گازی (GC)

دستگاه‌های کروماتوگرافی گازی (GC) و تجهیزات مشابه مانند GC-MS (طیف‌سنجی جرمی)، AAS (جذب اتمی) و ICP، فوق حساس هستند. این دستگاه‌ها برای جداسازی و آنالیز مواد، به یک گاز حامل با خلوص بالا (مانند هلیوم، نیتروژن، آرگون یا هیدروژن) نیاز دارند.

در دستگاه GC، ثبات جریان گاز حامل برای دو پارامتر حیاتی است:

1. ثبات خط پایه: نوسان در جریان گاز حامل باعث دریفت یا جابجایی خط پایه آنالیز می‌شود.
2. تکرارپذیری زمان بازداری: زمان بازداری (زمانی که طول می‌کشد تا یک ماده از ستون GC خارج شود) مستقیماً به سرعت (جریان) گاز حامل بستگی دارد.

اگر از رگلاتور تک مرحله‌ای استفاده شود، پدیده SPE باعث افزایش تدریجی فشار و در نتیجه افزایش جریان گاز حامل می‌شود. این امر موجب جابجا شدن پیک‌های آنالیز در طول زمان شده و نتایج را کاملاً بی‌اعتبار می‌سازد. رگلاتور دو مرحله‌ای با حذف SPE، این ثبات حیاتی جریان را تضمین کرده و از اعتبار آنالیز شما محافظت می‌کند.

گازهای کالیبراسیون و گازهای میکس

هنگامی که از یک سیلندر گاز میکس گران‌قیمت برای کالیبره کردن یک آنالایزر آنلاین یا یک سنسور گازی استفاده می‌کنید، کل فرآیند کالیبراسیون بر این فرض استوار است که شما دقیقاً می‌دانید چه مقدار گاز به سنسور اعمال کرده‌اید. اگر فشار گاز اعمالی به دلیل SPE در طول کالیبراسیون تغییر کند، جریان نیز تغییر کرده و کالیبراسیون شما نادرست خواهد بود. رگلاتور دو مرحله‌ای از دقت کالیبراسیون شما محافظت می‌کند.

کاربردهای با فشار خروجی بسیار پایین

یک قاعده تجربی می‌گوید زمانی که به فشارهای خروجی بسیار پایین (مثلاً زیر 4 بار) نیاز است، استفاده از رگلاتور دو مرحله‌ای به شدت توصیه می‌شود.

کنترل دقیق فشار و کاهش آن از 200 بار (3000 psi) به 2 بار (30 psi) در یک مرحله، از نظر فیزیکی بسیار دشوار است. این نسبت کاهش فشارِ 100 به 1، فشار زیادی به دیافراگم و فنر وارد کرده و کنترل دقیق را تقریباً غیرممکن می‌سازد.

اما در مدل دو مرحله‌ای، این فرآیند تقسیم کار می‌شود:

• مرحله اول: 200 بار به 30 بار (نسبت ~7 به 1)
• مرحله دوم: 30 بار به 2 بار (نسبت 15 به 1)

این نسبت کاهش فشارِ بسیار کوچک‌تر در مرحله دوم، امکان کنترل فوق‌العاده دقیق، حساس و پایدار را در فشارهای خروجی پایین فراهم می‌کند.

راهنمای جامع انتخاب و خرید رگلاتور دو مرحله ای

انتخاب رگلاتور مناسب فراتر از دو مرحله‌ای بودن است. چهار عامل حیاتی زیر باید در هنگام خرید به دقت بررسی شوند تا از ایمنی، سازگاری و عملکرد صحیح اطمینان حاصل شود.

گام اول: سازگاری مواد – برنج در برابر استنلس استیل

این مهم‌ترین تصمیم برای ایمنی و طول عمر رگلاتور است. جنس بدنه رگلاتور باید با نوع گازی که از آن عبور می‌کند، سازگار باشد.

قانون ۱: گازهای خورنده

• الزام: برای تمامی گازهای خورنده، سمی یا اکسید کننده قوی (مانند H2S، سولفید هیدروژن، SO2، دی‌اکسید گوگرد، NH3، آمونیاک، Cl2، کلر، HCl، هیدروژن کلرید، NO و…) استفاده از رگلاتور با بدنه استنلس استیل 316L (فولاد ضد زنگ) الزامی است.
• هشدار جدی: استفاده از رگلاتور برنجی برای گازهای خورنده، حتی به دلیل قیمت ارزان‌تر، یک اشتباه بسیار خطرناک است. فلز برنج به سرعت توسط این گازها دچار خوردگی شیمیایی می‌شود. این خوردگی منجر به نشتی گاز سمی یا خورنده به محیط آزمایشگاه، خرابی رگلاتور، آلودگی سیستم و نتایج کاری غیرقابل جبران می‌شود.

قانون ۲: گازهای خلوص بالا

• توصیه اکید: برای گازهای آزمایشگاهی با گرید خلوص بالا (مانند هلیوم 99.999% یا گرید 5.0، نیتروژن 99.9995% یا گرید 5.5 و بالاتر)، حتی اگر خورنده نباشند (مانند گازهای خنثی)، رگلاتور استنلس استیل 316L به شدت توصیه می‌شود.
• چرا استیل برای گاز غیرخورنده؟ بدنه رگلاتورهای برنجی، حتی با کیفیت بالا، دارای ساختار متخلخل میکروسکوپی است. این منافذ می‌توانند رطوبت (H2O) و اکسیژن (O2) هوا را در هنگام تعویض سیلندر به خود جذب کنند و سپس به مرور زمان این ناخالصی‌ها را وارد جریان گاز فوق خالص شما کنند. این امر، خلوص گاز گران‌قیمت شما را قبل از رسیدن به دستگاه از بین می‌برد. بدنه استیل 316L، به خصوص اگر الکتروپولیش شده باشد، سطحی بسیار صاف‌تر، فشرده‌تر و بدون تخلخل دارد که از این آلودگی متقابل جلوگیری می‌کند.

قانون ۳: گازهای عمومی و صنعتی

• انتخاب اقتصادی: برای گازهای صنعتی و غیرخورنده (مانند آرگون گرید جوشکاری، نیتروژن صنعتی، CO2، هوای فشرده) که خلوص آن‌ها اهمیت حیاتی ندارد، رگلاتور برنجی یا برنجی با آبکاری کروم (جهت مقاومت ظاهری) ، انتخابی کاملاً کافی و اقتصادی است.

گام دوم: مواد دیافراگم

در رگلاتورهای آزمایشگاهی و دو مرحله‌ای، دیافراگم‌ها برخلاف مدل‌های صنعتی ارزان، لاستیکی (الاستومر) نیستند، بلکه فلزی هستند تا از پدیده Outgassing جلوگیری کنند. دو انتخاب اصلی وجود دارد:

1. استنلس استیل 316L: این گزینه استاندارد برای اکثر گازهای خلوص بالا و خورنده ضعیف است.
2. هستلوی (Hastelloy C276): هستلوی یک سوپرآلیاژ مبتنی بر نیکل است.

چه زمانی از Hastelloy استفاده می‌شود؟ دیافراگم نازک‌ترین و حساس‌ترین بخش رگلاتور در برابر خوردگی است. برای گازهای به شدت خورنده و مهاجم (مانند کلر خشک، هیدروژن برومید، یا نیتریک اکسید) که حتی استیل 316L را در طول زمان دچار خوردگی می‌کنند، دیافraگم باید از جنس Hastelloy ساخته شود تا از سوراخ شدن و خرابی فاجعه‌بار رگلاتور جلوگیری کند.

گام سوم: تعیین فشارها (فشار ورودی و خروجی)

• فشار ورودی: باید با فشار سیلندر شما مطابقت داشته باشد. این فشار معمولاً 200 بار (3000 psi) یا 240 بار است، اگرچه رگلاتورهایی برای فشارهای بالاتر (300 بار) نیز موجودند.
• فشار خروجی: این مهم‌ترین بخش در انتخاب فنی رگلاتور است.

قانون طلایی 25% – 90%: بهترین و دقیق‌ترین عملکرد رگلاتور زمانی است که فشار کاری مورد نیاز شما در محدوده 25 تا 90 درصد بازه‌ی فشار خروجی رگلاتور باشد.

مثال عملی: فرض کنید دستگاه GC شما به 2 بار (معادل ~30 psi) فشار ورودی نیاز دارد.

• انتخاب اشتباه: خرید رگلاتور با بازه 0 تا 20 بار (0-300 psi). در این حالت، 2 بار تنها 10% از بازه رگلاتور است. در این محدوده پایین، کنترل فنر ضعیف، “لَخت” و غیردقیق است.
• انتخاب صحیح: خرید رگلاتور با بازه 0 تا 4 بار (0-60 psi) یا 0 تا 7 بار (0-100 psi). در این حالت، 2 بار دقیقاً در میانه بازه (Golden Zone) قرار دارد و فنر و دیافraگم در حساس‌ترین و دقیق‌ترین حالت خود کار می‌کنند.

گام چهارم: اتصالات

شما نمی‌توانید هر رگلاتوری را به هر سیلندری متصل کنید. برای جلوگیری از اتصالات اشتباه و خطرناک (مانند اتصال رگلاتور اکسیژن به سیلندر هیدروژن)، انجمن گازهای فشرده استانداردهای اتصال واحدی را تعریف کرده است. هر گاز (یا خانواده‌ای از گازها) کد CGA مخصوص به خود را دارد.

نکته ایمنی حیاتی: این تفاوت‌ها عمدی هستند. به عنوان مثال، رگلاتور گازهای قابل اشتعال (مانند هیدروژن) دارای اتصال CGA 350 است که رزوه‌های آن چپ‌گرد است تا به اشتباه به سیلندر گاز خنثی (که راست‌گرد است) متصل نشود.

معرفی برندهای معتبر رگلاتور دو مرحله ای

کیفیت در رگلاتورهای دو مرحله‌ای، به معنای تکرارپذیری، طول عمر دیافraگم، دقت ماشین‌کاری و ایمنی است. آرین گاز مفتخر است که مجموعه‌ای از معتبرترین برندهای جهانی را تأمین می‌کند تا هر نیازی، از کاربردهای عمومی آزمایشگاهی تا حساس‌ترین آنالیزهای UHP، پوشش داده شود:

• Spectron (اسپکترون): ساخت آلمان، شناخته‌شده برای کیفیت ساخت بسیار بالا، طراحی مدرن و ایده‌آل برای کاربردهای فوق خالص.
• Harris (هریس): یکی از معتبرترین و شناخته‌شده‌ترین برندهای آمریکایی در سطح جهانی.
• Gentec (جنتک): برندی با کیفیت که به طور خاص برای کاربردهای آزمایشگاهی و GC توصیه می‌شود.
• Drastar (درااستار): ساخت کره جنوبی، ارائه‌دهنده تعادل عالی بین کیفیت و قیمت در رگلاتورهای استیل و برنجی.
• Gloor (گلور): برند معتبر سوئیسی، شناخته‌شده در تجهیزات جوش و برش دقیق و همچنین رگلاتورهای آزمایشگاهی.
• سایر برندها: برندهای معتبری چون هرکولس (Hercules) و ویگور (Vigour) نیز بخشی از سبد محصولات ما را تشکیل می‌دهند.

کارشناسان ما می‌توانند بر اساس نیاز فنی شما، بهترین برند را به شما پیشنهاد دهند.

نتیجه‌گیری: سرمایه‌گذاری بر روی ثبات و دقت

رگلاتور دو مرحله‌ای یک رگلاتور معمولی نیست؛ بلکه یک ابزار دقیق مهندسی برای کاربردهای حساس است. سرمایه‌گذاری اولیه بالاتر برای این رگلاتور، با حذف کامل اثر فشار تغذیه (SPE)، تضمین‌کننده ثبات، دقت و تکرارپذیری در فرآیندهای آزمایشگاهی (مانند GC) و صنعتی شماست. این سرمایه‌گذاری، در مقایسه با هزینه یک آنالیز نامعتبر، خرابی دستگاه، یا هدر رفتن گازهای کالیبراسیون گران‌قیمت، به سرعت توجیه می‌شود.

به یاد داشته باشید که انتخاب نهایی به “چهار بزرگ” بستگی دارد:

1. نوع گاز (برای تعیین جنس: استیل یا برنج)
2. فشار خروجی (برای تعیین بازه و قانون 25-90 درصد)
3. نوع اتصال (برای اطمینان از تطابق CGA)
4. سطح خلوص (برای تعیین الزامات بدنه و پرج)

انتخاب رگلاتور مناسب می‌تواند پیچیده باشد. اجازه ندهید یک انتخاب اشتباه در جنس، بازه فشار یا نوع اتصال، ایمنی پرسنل یا دقت آنالیزهای شما را به خطر بیندازد.

برای اطمینان از انتخاب دقیق‌ترین و ایمن‌ترین رگلاتور دو مرحله ای برای کاربرد خاص شما، همین امروز با کارشناسان فنی آرین گاز تماس بگیرید و مشاوره تخصصی رایگان دریافت کنید. ما نه تنها گاز، بلکه راه‌حل کامل کنترلی، از سیلندر تا نقطه مصرف را ارائه می‌دهیم.
