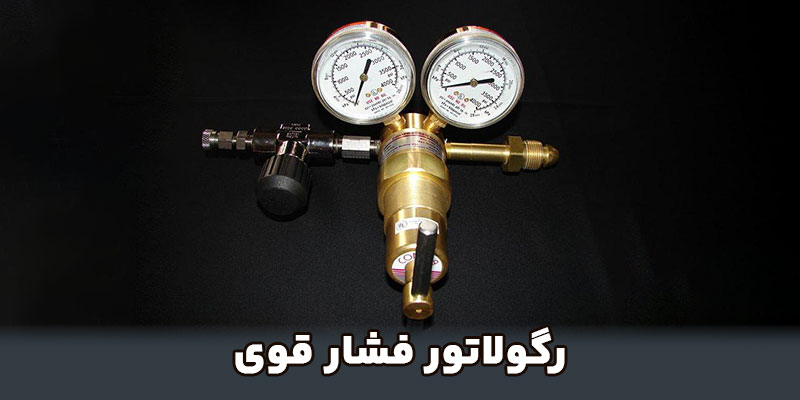

رگلاتور (مانومتر) فشار قوی

راهنمای جامع انتخاب و خرید رگلاتور فشار قوی

در دنیای گازهای صنعتی و آزمایشگاهی، انرژی عظیمی در فضایی کوچک فشرده شده است. یک سیلندر گاز نیتروژن (N2)، هیدروژن (H2) یا آرگون (Ar) می‌تواند فشاری تا 300 بار (bar) یا بیش از 4500 پوند بر اینچ مربع (psi) را در خود جای دهد. مدیریت این فشار، تفاوت میان یک فرآیند دقیق تحلیلی، یک برش لیزری بی‌نقص و یک شکست فاجعه‌بار ایمنی را رقم می‌زند.

استفاده مستقیم از گازهای فشرده در این فشارها غیرممکن و بسیار خطرناک است. شما به یک واسطه قابل اعتماد نیاز دارید که این نیروی عظیم را مهار کند. این واسطه، رگلاتور فشار قوی است.

رگلاتور فشار قوی صرفاً یک قطعه اتصال برنجی نیست. وظیفه حیاتی آن، دریافت فشار ورودی بسیار بالا و کاهش آن به یک فشار خروجی قابل استفاده، ایمن و ثابت است. انتخاب رگلاتور اشتباه می‌تواند منجر به هدررفت گازهای گران‌قیمت (مانند هلیوم)، آلودگی گازهای با خلوص بالا، خرابی تجهیزات حساس (مانند دستگاه کروماتوگرافی گازی یا GC) یا بدتر از آن، خطرات انفجار و آسیب جدی به پرسنل شود.

این راهنما، جامع‌ترین مرجع برای درک، انتخاب، خرید و نگهداری ایمن رگلاتورهای فشار قوی است. ما فراتر از تعاریف اولیه رفته و به مفاهیم فنی پیشرفته‌ای می‌پردازیم که مستقیماً بر ایمنی و کارایی فرآیند شما تأثیر می‌گذارند.

رگلاتور فشار قوی چیست؟

رگلاتور فشار قوی یک شیر کنترل مکانیکی است که برای دریافت یک سیال (گاز یا مایع) با فشار ورودی بالا طراحی شده و آن را به یک فشار خروجی پایین‌تر و از پیش تعیین‌شده کاهش می‌دهد. وظیفه اصلی و حیاتی این دستگاه، حفظ این فشار خروجی به صورت ثابت است، حتی اگر فشار ورودی (مانند فشار سیلندر که به مرور زمان با مصرف گاز، خالی می‌شود) یا دبی جریان خروجی تغییر کند.

یک ابهام رایج در بازار باید روشن شود: اصطلاح «رگلاتور فشار قوی» به دو معنای کاملاً متفاوت به کار می‌رود:

1. رگلاتور با ورودی فشار قوی: این رایج‌ترین معنا در کاربردهای صنعتی و آزمایشگاهی است. این رگلاتورها به سیلندرهای گاز پرفشار (مثلاً 200 تا 300 بار) متصل می‌شوند تا فشار را برای استفاده کاهش دهند.
2. رگلاتور با خروجی فشار قوی: این رگلاتورها لزوماً ورودی بسیار بالایی ندارند، اما خروجی پرفشاری را تحویل می‌دهند. این دسته شامل رگلاتورهای تست صنعتی با خروجی 100 یا 200 بار و همچنین رگلاتورهای گاز مایع (LPG) فشار قوی می‌شود که برای مشعل‌های صنعتی و رستوران‌ها، فشاری بیش از 500 میلی‌بار فراهم می‌کنند (در مقایسه با مدل‌های خانگی که فشار بسیار پایین‌تری دارند).

تمرکز این راهنما بر نوع اول، یعنی رگلاتورهای با ورودی فشار قوی برای گازهای صنعتی و آزمایشگاهی است.

اصول عملکرد رگلاتور فشار قوی

درک مکانیزم داخلی رگلاتور، کلید درک نحوه عملکرد و دلایل خرابی آن است. رگلاتور بر اساس یک تعادل نیروی مکانیکی ساده و در عین حال دقیق کار می‌کند.

اجزای اصلی عبارتند از: بدنه، دسته کنترل، فنر تنظیم، دیافراگم، و شیر کنترل یا پاپت.

فرآیند کاهش فشار در چند گام ساده رخ می‌دهد:

1. تنظیم: کاربر با چرخاندن دسته کنترل، فنر تنظیم را فشرده می‌کند. این نیرو به سمت پایین بر دیافراگم انعطاف‌پذیر فشار می‌آورد.
2. باز شدن: نیروی فنر، دیافراگم را به پایین هل می‌دهد، که به نوبه خود شیر پاپت را از نشیمنگاه (Seat) جدا کرده و مسیر گاز پرفشار ورودی را باز می‌کند.
3. تعادل: گاز از ورودی به محفظه خروجی وارد می‌شود. با افزایش فشار در این محفظه، نیروی فشار خروجی از زیر به دیافراگم فشار می‌آورد و با نیروی فنر از بالا مقابله می‌کند.
4. بسته شدن: هنگامی که نیروی فشار خروجی با نیروی فنر تنظیم برابر می‌شود، دیافراگم به سمت بالا حرکت کرده و اجازه می‌دهد شیر پاپت دوباره روی نشیمنگاه بنشیند و جریان گاز ورودی را متوقف کند.
5. تثبیت: این چرخه تعادل نیرو به طور مداوم و خودکار تکرار می‌شود تا فشار خروجی را دقیقاً در نقطه‌ای که توسط نیروی فنر تنظیم شده، ثابت نگه دارد.

این مکانیزم ساده، اساس تمام پدیده‌های عملکردی رگلاتور است. برای مثال، اگر جریان گاز در خروجی به طور ناگهانی افزایش یابد، فشار خروجی افت می‌کند، تعادل به نفع فنر به هم می‌خورد و پاپت بیشتر باز می‌شود تا این افت را جبران کند.

تعریف دقیق مانومتر فشار قوی

یک سردرگمی رایج در بازار ایران، استفاده از کلمات “رگلاتور” و “مانومتر” به جای یکدیگر است. اگرچه بسیاری از فروشندگان و حتی کاربران، کل دستگاه را “مانومتر” می‌نامند، اما از نظر فنی و مهندسی، این دو ابزار، وظایف کاملاً متفاوتی دارند:

• رگلاتور: دستگاهی است که فشار را کاهش و کنترل می‌کند. این “مغز” و “عملگر” سیستم است.
• مانومتر: دستگاهی است که فشار را اندازه‌گیری و نمایش می‌دهد. این “چشم” سیستم است. یک مانومتر کلاسیک می‌تواند یک لوله U شکل ساده باشد.

دستگاهی که شما به عنوان “مانومتر فشار قوی” یا “مانومتر دو گیجه” خریداری می‌کنید، در واقع یک “رگلاتور فشار قوی” است که مجهز به دو “گیج فشار” می‌باشد. این گیج‌ها همان مانومترهای اندازه‌گیری هستند:

1. گیج فشار ورودی: فشار بالای داخل سیلندر را نشان می‌دهد (مثلاً 200 بار).
2. گیج فشار خروجی: فشار پایین و تنظیم‌شده توسط شما را نشان می‌دهد (مثلاً 10 بار).

بنابراین، برای جذب ترافیک جستجوی کاربران، از اصطلاح رایج “مانومتر فشار قوی” استفاده می‌شود، اما نام فنی دقیق دستگاهی که فشار را کنترل می‌کند، “رگلاتور” است.

تفاوت رگلاتور دبی بالا و رگلاتور فشار قوی

این دو مفهوم اغلب با هم اشتباه گرفته می‌شوند، اما اهداف طراحی آن‌ها کاملاً متفاوت است.

• رگلاتور فشار قوی: هدف اصلی آن حفظ دقت و پایداری فشار خروجی است، صرف نظر از تغییرات ورودی یا جریان. این رگلاتورها معمولاً برای کاربردهایی با فشار بالا اما دبی متوسط یا پایین طراحی می‌شوند.
• رگلاتور دبی بالا: هدف اصلی آن عبور دادن حجم بسیار زیادی از گاز (مثلاً ۴۰، ۶۰ یا حتی ۳۸۰ متر مکعب بر ساعت) با کمترین مقاومت و افت فشار ممکن است. در این مدل‌ها، دقت بالای فشار در اولویت دوم قرار دارد.

مقایسه فنی رگلاتور فشار قوی در مقابل رگلاتور دبی بالا

این جدول به طور خلاصه تفاوت‌های کلیدی این دو نوع رگلاتور را نشان می‌دهد:

پارامتر	رگلاتور فشار قوی	رگلاتور دبی بالا
هدف اصلی	حفظ فشار خروجی ثابت و دقیق	عبور حجم زیادی از گاز با حداقل افت فشار
ضریب جریان Cv	معمولاً کوچک تا متوسط	معمولاً بسیار بزرگ
طراحی داخلی	دارای (دهانه) کوچک برای کنترل دقیق	دارای پورت‌ها و بزرگ برای کاهش مقاومت
معیار انتخاب	پایداری فشار خروجی در برابر تغییرات فشتر ورودی و جریان	حداکثر دبی عبوری (m³/h) در یک فشار خاص
کاربرد نمونه	گاز حامل GC ، تست فشار بالا ، برش لیزری	سیستم‌های Purging، کوره‌های صنعتی، شبکه‌های توزیع

ارتباط رگلاتور فشار قوی با رگلاتور تک مرحله ای و دو مرحله ای

این دسته‌بندی، که بر اساس ساختار داخلی و کارایی انجام می‌شود، مهم‌ترین بخش در انتخاب رگلاتورهای دقیق است.

رگلاتور تک مرحله‌ای

این رگلاتورها فشار را تنها در یک مرحله کاهش می‌دهند. ساختار ساده‌تری دارند و مقرون‌به‌صرفه‌تر هستند. رگلاتورهای تک مرحله‌ای از یک پدیده ذاتی به نام اثر فشار منبع رنج می‌برند. به زبان ساده، با کاهش فشار سیلندر، فشار خروجی به طور ناخواسته افزایش می‌یابد. این بدان معناست که اپراتور باید به طور مکرر رگلاتور را تنظیم مجدد کند تا فشار خروجی را ثابت نگه دارد.

رگلاتور دو مرحله‌ای

این رگلاتورها مانند دو رگلاتور تک مرحله‌ای هستند که در یک بدنه به صورت سری (پشت سر هم) قرار گرفته‌اند. فشار در دو مرحله کاهش می‌یابد:

1. مرحله اول: فشار بسیار بالای سیلندر (مثلاً 200 بار) را به یک فشار میانی ثابت (مثلاً 30 بار) کاهش می‌دهد.
2. مرحله دوم: این فشار میانیِ از پیش تثبیت‌شده را دریافت کرده و آن را به فشار خروجی نهایی (مثلاً 5 بار) کاهش می‌دهد.

از آنجایی که مرحله دوم همیشه یک فشار ورودی ثابت (30 بار) دریافت می‌کند (حتی اگر فشار سیلندر از 200 به 50 بار کاهش یابد)، اثر SPE تقریباً به طور کامل حذف می‌شود. این امر منجر به یک فشار خروجی بسیار پایدار و ثابت می‌شود، بدون اینکه نیازی به تنظیم مجدد توسط اپراتور باشد.

نکته اتصال: نیاز به رگلاتور دو مرحله‌ای مستقیماً از کاربرد “فشار قوی” ناشی می‌شود. مشکل SPE اساساً به این دلیل وجود دارد که منبع گاز (سیلندر) دارای فشار بسیار بالا و متغیر است (از 300 بار تا 10 بار). اگر منبع شما یک خط لوله با فشار ثابت بود، SPE موضوعیت نداشت.

راهنمای خرید تخصصی رگلاتور فشار قوی

انتخاب رگلاتور فشار قوی یک فرآیند فنی و چندمرحله‌ای است. انتخاب اشتباه می‌تواند به تجهیزات شما آسیب بزند یا ایمنی شما را به خطر بیندازد. برای انتخاب صحیح، باید به پارامترهای زیر به ترتیب اهمیت پاسخ دهید.

نوع گاز و سازگاری متریال (مهم‌ترین فاکتور)

مهم‌ترین قانون در انتخاب رگلاتور این است: متریال رگلاتور باید با گازی که از آن عبور می‌کند سازگار باشد. این اولین و حیاتی‌ترین فاکتور ایمنی و عملکردی است.

• گازهای خنثی و غیرخورنده:
  • مثال: نیتروژن (N2)، آرگون (Ar)، هلیوم (He).
  • متریال: برای این گازها، برنج ماده استاندارد، ایمن و مقرون‌به‌صرفه است.
  • خلوص بالا: برای کاربردهای آزمایشگاهی و خلوص بالا ، اغلب از برنج با روکش کروم استفاده می‌شود. کروم از اکسیداسیون سطح برنج جلوگیری کرده و تمیزکاری سطح داخلی را آسان‌تر می‌کند، که برای حفظ خلوص گاز حیاتی است.
• گازهای خورنده و سمی:
  • مثال: آمونیاک (NH3)، کلر (Cl2)، هیدروژن سولفید (H2S)، هیدروژن کلرید (HCl).
  • متریال: استفاده از برنج برای این گازها ممنوع است، زیرا گاز خورنده به سرعت برنج را تجزیه کرده و منجر به نشتی فاجعه‌بار می‌شود. فقط باید از فولاد ضد زنگ گرید 316L  (Stainless Steel 316L) استفاده شود.
• گازهای اکسیدکننده:
  • مثال: اکسیژن (O2) ، دی‌اکسید کربن (CO2).
  • متریال: این گازها نیازمند رگلاتورهایی هستند که به طور خاص “تمیز شده برای اکسیژن” باشند. این بدان معناست که رگلاتور در فرآیند تولید، با حلال‌های مخصوص شسته شده تا هرگونه روغن، گریس، یا ذره آلی از مسیر گاز حذف شود. استفاده از رگلاتور معمولی (گریس‌کاری شده) برای اکسیژن می‌تواند منجر به احتراق خود به خود و انفجار شود.

پارامترهای فشاری (ورودی و خروجی) و دبی

پس از انتخاب متریال، باید پارامترهای عملیاتی را مشخص کنید:

• فشار ورودی: رگلاتور شما باید برای حداکثر فشار سیلندر (فشار شارژ کامل) رتبه‌بندی شده باشد (مثلاً 200، 230 یا 300 بار).
• فشار خروجی: محدوده فشار خروجی مورد نیاز شما چقدر است؟ (مثلاً 0 تا 10 بار، 0 تا 50 بار).
• قانون طلایی: برای دستیابی به بهترین دقت و کنترل، فشار کاری مورد نیاز شما باید در محدوده 25٪ تا 90٪ گیج فشار خروجی باشد. برای مثال، اگر به فشار خروجی 8 بار نیاز دارید، رگلاتوری با محدوده خروجی 0 تا 10 بار ایده‌آل است. از خرید رگلاتور 0 تا 50 بار برای این کار خودداری کنید، زیرا دقت آن در فشارهای پایین بسیار کم خواهد بود و کنترل آن دشوار است.
• دبی: چه حجمی از گاز در دقیقه یا ساعت نیاز دارید؟ این فاکتور به شما کمک می‌کند تا بین مدل‌های استاندارد یا دبی بالا انتخاب کنید.

استاندارد اتصالات

رگلاتور باید به شیر سیلندر متصل شود. این اتصالات دارای استانداردهای بین‌المللی مختلفی هستند که برای جلوگیری از اتصال اشتباه گازها طراحی شده‌اند.

در بازار ایران، سه استاندارد اصلی رایج است:

1. DIN (آلمان – DIN 477): بسیار رایج. مانند DIN 6 (راست‌گرد) یا DIN 1 (چپ‌گرد).
2. BS (انگلستان – BS 341): بسیار رایج. مانند BS3 (راست‌گرد) یا BS4 (چپ‌گرد).
3. CGA (آمریکا): استانداردی که بر اساس نوع گاز، کانکشن مشخصی تعریف می‌کند (مانند CGA 580 برای گازهای خنثی).

اتصالات به عنوان یک ابزار ایمنی:

تفاوت در استانداردها و نوع رزوه‌ها (چپ‌گرد/راست‌گرد) یک “اشکال” طراحی نیست، بلکه یک ویژگی ایمنی حیاتی است. به طور سنتی، رگلاتورهای گازهای قابل اشتعال (مانند هیدروژن یا استیلن) دارای رزوه چپ‌گرد هستند، در حالی که گازهای خنثی یا اکسیدکننده (مانند اکسیژن) دارای رزوه راست‌گرد می‌باشند.

این طراحی هوشمندانه مانع می‌شود که یک اپراتور به اشتباه رگلاتور اکسیژن (که ممکن است آلودگی روغنی داشته باشد) را به سیلندر هیدروژن متصل کند و باعث انفجار شود.

هشدار ایمنی حیاتی: هرگز از آداپتور برای اتصال رگلاتور به سیلندر غیرمرتبط استفاده نکنید. این کار، حیاتی‌ترین سیستم ایمنی طراحی‌شده در تجهیزات گاز را دور می‌زند و مستقیماً ایمنی شما را به خطر می‌اندازد.

کاربردهای تخصصی رگلاتور فشار قوی

رگلاتورهای فشار قوی ستون فقرات بسیاری از صنایع مدرن هستند، از خطوط انتقال نفت و گاز گرفته تا جوشکاری صنعتی ، پزشکی، آزمایشگاه‌ها، کمپرسورهای هوا و وسایل نقلیه گازسوز.

کاربرد در صنایع نفت، گاز و پتروشیمی

در مقیاس بزرگ، رگلاتورهای فشار قوی در خطوط انتقال پرفشار و ایستگاه‌های تقلیل فشار استفاده می‌شوند. این ایستگاه‌ها فشار گاز را از خطوط لوله اصلی (مثلاً 250 psi) به شبکه‌های توزیع شهری (مثلاً 60 psi) کاهش می‌دهند.

کاربرد در جوشکاری پیشرفته و برش لیزری

در فرآیندهای جوشکاری MIG/TIG ، رگلاتورها برای تامین گاز محافظ مانند آرگون یا CO2 با فشار و دبی ثابت استفاده می‌شوند.

در برش لیزری، از رگلاتورهای فشار قوی برای تامین گاز کمکی (مانند اکسیژن یا نیتروژن) با فشار بسیار بالا و دبی کنترل‌شده استفاده می‌شود. پایداری فشار در این فرآیند برای دستیابی به برش تمیز، دقیق و بدون اکسیداسیون، حیاتی است.

کاربرد در آزمایشگاه و آنالیز (گاز حامل GC)

این یکی از حساس‌ترین و دقیق‌ترین کاربردهای رگلاتور فشار قوی است. دستگاه‌های کروماتوگرافی گازی (GC)  برای جداسازی ترکیبات شیمیایی، به یک گاز حامل با خلوص بسیار بالا (گرید 5.0 یعنی 99.999% یا گرید 6.0 یعنی 99.9999%) نیاز دارند.

با توجه به کمبود جهانی و گرانی شدید گاز هلیوم، بسیاری از آزمایشگاه‌ها در حال تغییر متد آنالیز خود به هیدروژن (H2) به عنوان گاز حامل هستند. این امر تقاضا برای رگلاتورهای دو مرحله‌ای، خلوص بالا و سازگار با هیدروژن را به شدت افزایش داده است.

مدیریت هیدروژن در پیل‌های سوختی

هیدروژن (H2) یک گاز کلیدی برای آینده انرژی پاک است. رگلاتورهای فشار قوی هیدروژن نقش حیاتی در پیل‌های سوختی و ایستگاه‌های سوخت‌گیری هیدروژن ایفا می‌کنند. این رگلاتورها باید فشارهای ورودی بسیار بالا (از مخازن ذخیره‌سازی H2) را به فشار کاری پایدار و دقیق برای پشته پیل سوختی کاهش دهند.

به همین دلیل، رگلاتور هیدروژن باید از آلیاژهای خاصی مانند SS316L ساخته شده باشد که برای جلوگیری از نفوذ و شکنندگی هیدروژنی، تایید شده باشند.

ایمنی، نصب و نگهداری رگلاتور فشار قوی

کار با گازهای پرفشار نیازمند رعایت دقیق پروتکل‌های ایمنی است. رگلاتور، اولین خط دفاعی شماست.

انتخاب و استفاده نادرست از رگلاتور می‌تواند منجر به انفجار، آتش‌سوزی یا مسمومیت شود.

چک‌لیست ایمنی:

1. انتخاب صحیح: اطمینان حاصل کنید که رگلاتور دقیقاً برای همان گازی طراحی شده است که قصد استفاده از آن را دارید.
2. ممنوعیت اکسیژن و روغن: هرگز از روغن، گریس، نوار تفلون یا هرگونه روان‌کننده روی اتصالات رگلاتور، به خصوص رگلاتورهای اکسیژن (O2) استفاده نکنید. تماس اکسیژن پرفشار با کوچکترین ذره روغن یا گریس منجر به احتراق خود به خود و انفجار می‌شود.
3. تمیزی: اتصالات و رزوه‌ها باید کاملاً عاری از هرگونه گرد و غبار، ذرات فلزی، آب یا گریس باشند.
4. ایمنی سیلندر: سیلندر گاز باید همیشه با زنجیر یا بست ایمنی به دیوار یا یک سازه ثابت، محکم شده باشد تا از سقوط آن جلوگیری شود.
5. موقعیت اپراتور: هرگز مستقیماً در مقابل گیج‌ها یا دسته تنظیم نایستید. در صورت شکست ناگهانی رگلاتور، این قطعات مانند ترکش پرتاب می‌شوند. همیشه در کنار سیلندر و رگلاتور (در سمت مخالف گیج‌ها) بایستید.
6. تست نشتی: همیشه پس از نصب و قبل از استفاده، تمام اتصالات (ورودی و خروجی) را با محلول تست نشتی (مانند کف صابون بدون چربی) بررسی کنید.
7. برخورد با نشتی: در صورت شنیدن صدای “هیس” یا مشاهده حباب در تست نشتی، فوراً شیر اصلی سیلندر را ببندید. هرگز اتصالات را زمانی که سیستم تحت فشار است، آچارکشی یا محکم نکنید.
8. گازهای قابل اشتعال و سمی: گازهای قابل اشتعال (مانند هیدروژن) باید حداقل ۶ متر از گازهای اکسیدکننده (مانند اکسیژن) فاصله داشته باشند. برای گازهای سمی، تست نشتی باید با یک گاز خنثی (مانند هلیوم یا نیتروژن) قبل از اتصال گاز اصلی انجام شود.

نتیجه‌گیری

رگلاتور فشار قوی، بسیار فراتر از یک شیر ساده، حیاتی‌ترین بخش سیستم شما برای تضمین ایمنی، دقت و کارایی فرآیند است. انتخاب صحیح دیگر یک گزینه نیست، یک ضرورت مطلق است.

انتخاب شما باید بر اساس سه محور اصلی باشد:

1. سازگاری متریال (ایمنی و خلوص): انتخاب جنس (برنج، SS316L) بر اساس نوع گاز (خورنده، خنثی، خلوص بالا).
2. پایداری عملکرد (دقت): انتخاب بین رگلاتور تک مرحله‌ای (برای کارهای عمومی و صنعتی) و دو مرحله‌ای (برای دقت بالا، کالیبراسیون و کاربردهای آزمایشگاهی).
3. ایمنی اتصالات (یکپارچگی): اطمینان از تطابق کامل استاندارد اتصال (مانند DIN یا BS) با شیر سیلندر و پرهیز کامل از هرگونه آداپتور.
